HG-600-576底板壓型機
HG-600-576底板壓型機
產品中心 / Product center
新聞資訊 / News Information
服務熱線:
- 產品詳情
-
一、工藝流程

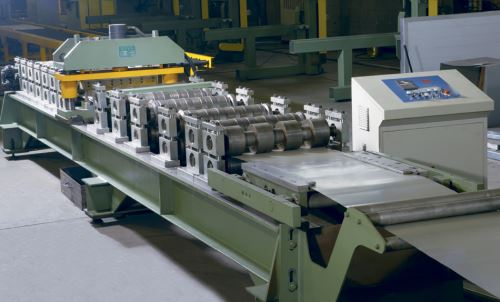

HG-600/576底板壓型機主要可以分為開卷、導向進料、輥壓成型、成型中切斷、輥壓成型、成品出板。嚴格按照這個順序進行產品的加工，可以實現優質的產品，幫助用戶提高產品的成型率。
二、各組成部分技術描述
1、托架式開卷機
托架式開卷機也是HG-600/576底板壓型機的主要構成之一，本開卷機機架采用優質矩形管進行框架式焊接，形成了專業的穩定結構，抗沖擊性能好。卷筒外圓由四塊扇形板組成，通過螺栓頂緊的方式來撐緊卷料。本設備為無動力結構，具有結構簡單合理、生產成本相對低廉等特點，合理的使用可以降低用戶的使用成本。
2、進料導向裝置
HG-600/576底板壓型機的主機進料口處設置左右導向裝置。工作時，原材料板材可以從兩側經左右導向后進入主機。操作人員可通過手動螺桿機構調節導向位置，該設備還可以達到獨立可調，實現高速的操控。
3、輥壓成型系統
HG-600/576底板壓型機的輥壓成型系統的幾個主要構成部分是機架、傳動部件及冷彎成型輥輪。設備的機架主要采用的是分節制造后聯接而成，可以采用型材整體焊接的方法來進行焊接。設備的輥輪經過鍛造、精密數控加工、然后再經過表面拋光處理，提高成品板的的強度和厚度。
4、成型中切斷系統
設備的成型中切斷系統指的是采用滾壓成型后沖切方式切斷，在生產的過程中會出現廢料，在經過切斷刀材料淬火處理，來提高成品的使用質量。切斷系統總共配有兩套刀板，采用焊接切斷機架，產品剛性良好。
5、成品托架
HG-600/576底板壓型機的成品托架是主要用來承托放置成型后的成品板材，可以方便操作人員的搬運和使用。材料裝置由兩件寬度符合成品板材寬度組成，設備的頂部根據傳輸的特性進行參數的設置，可以自如的轉動托輥。
- 產品參數
-
- 產品特點
-
- 尺寸圖紙
-
- 應用市場
- 資料下載
-
