- 產品詳情
-
一、生產線的主要技術特征
JGH60鋼模板點焊機的生產線自動狀態下的焊接速度約：8-10m/min;生產線總長約29米、總寬約3米、高約2米、輥道工作高度800mm;總裝機功率：用交流變頻時焊接電源(100-120kVA×3);電機功率(3kw);?焊接電源：AC380V/50Hz
二、交流變頻技術焊接電源
JGH60鋼模板點焊機的電源采用新交流變頻技術，可以將電源與高配房直連，點焊時的瞬間電流將增大，不點焊時電流很小，這樣可以提高電量的利用效率，提高設備的利用效率。設備使用變頻技術以前造成高配房需配套的電源功率增大，而且線路電能損耗較大;改為變頻電源后，通過電柜逐步充電儲能，尅以提高電源功率的使用效率，降低線路電能的損耗。
主要參數：
1) 變壓器額定容量：100~120 kVA×3臺
2)單個氣缸的下壓力：約1250~2500N (可調)
3)電極行程：≤40 mm
4)冷卻水量：50 L/min
四、設備的冷卻系統
JGH60鋼模板點焊機在工作時采用上下兩路循環水分路，我們可以利用循環水分路來達到冷卻的目的。每條分路下又分布各個區域支路，我們可以利用兩條支路將水分別輸送到各個冷卻部位。通過上下兩個部位的冷卻方式可以提高設備的冷卻效率，擴大冷卻的范圍和整體的整潔美觀度。
五、機械手定位裝置

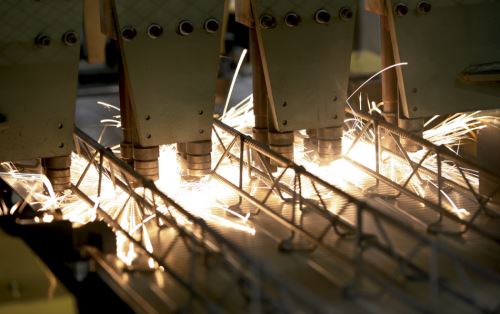

JGH60鋼模板點焊機是由工件端部定位裝置、工件夾緊裝置、工件移動裝置等組成。首先工件端部定位裝置的擋板人工升起擋住鋼板，保證桁架的支承腳在電極的底部，允許桁架端部超出鋼板端部(0~40mm)。工件夾緊裝置夾緊工件后，擋板下降開始人工焊接一點，焊完一點后工件移動裝置動作，把工件向前移動200mm，第二組工件夾緊裝置夾緊工件(一組松開，移動裝置退回到原位)，點焊第二組點，這樣循環動作，直到焊完工件。
六、主要參數：
1) 工件夾緊裝置的夾緊力：約1000 N×4
2)機械手移動氣缸的拉力為：約2500 N×2
3)拖動工件移動速度：約10 m/min
4)移動定位精度：200±0.2 mm
