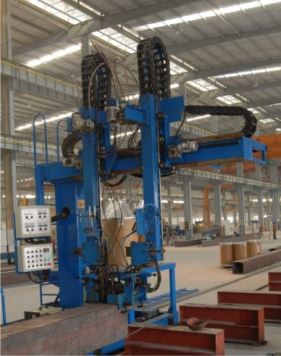

JZQ150懸臂式雙弧雙絲氣保焊機
產品中心 / Product center
新聞資訊 / News Information
服務熱線:
- 產品詳情
-
3)工作過程
將工件置于正確位置→可移動懸臂小車處于起始位置→調整導弧架與工件相互位置→微調焊槍與焊道位置→設置焊接參數，準備焊接→啟動懸臂小車行走，啟動水冷系統，起弧并開始焊接→調節保護氣體流量，觀察焊縫成形情況，微調焊接參數、焊槍位置→熄弧，停止懸臂小車，→導弧架退出，進行下一道焊接，直至焊接結束→轉下一工序。
5)主要技術特點
1) 電機經減速機驅動懸臂小車的腳輪，雙邊同步驅動，實現懸臂小車沿鋼軌移動，變頻調速技術實現移動速度(焊接速度)無級可調。
2)焊接電源與可移動懸臂小車分置，即焊接電源在地面固定，不與小車隨行。
3) 導弧架采用浮動聯接，可保證工件位置誤差不影響焊槍與焊道位置。
4) 焊槍與焊道的相互位置采用導弧架上的螺桿機構調節。
5)使用循環水對焊槍進行冷卻。
6) 實現雙弧雙絲焊接，工件兩條焊縫同時焊接。
7) 采用桶裝焊絲(用戶自備焊絲及焊絲桶帽)
6)主要配置
序號 名稱 生產廠家 1 變頻器 日本三菱 2 升降、橫移減速電機 清華紫光機電 3 控制低壓元器件 主要施耐德、歐姆龍 4 氣動系統元器件 浙江新益氣動 7)供貨范圍
a)機器組成部分
懸臂式雙弧雙絲氣保焊接機主機(包括可移動懸臂小車、升降臂架 等) 1
焊接機頭(包括導弧架、水冷焊槍、導絲管等) 2套
水冷卻系統(包括水箱、水管等) 2套
電控系統(包括電控箱、操作箱、PLC、變頻器) 1套
氣動系統(包括電磁閥、氣缸等) 1套
CO2系統(包括流量計、氣閥等) 2套
電纜小車( 不含電源線) 1套
林肯DC600焊接電源 4臺
林肯送絲機 4臺
焊接電源至主機95mm2焊接電纜(長度需按工藝布置)
焊接電源至主機9芯控制電纜(長度需按工藝布置)
b)備件及隨機工具
序號 名 稱 規格 數量 1 導電嘴(鉻鋯銅) 1.6mm焊絲用 20個 2 導絲管 2根 3 槍上絕緣套 4件 4 導弧架上絕緣套 4件 5 交流接觸器 LC1-D0901M5C 1件 6 小型繼電器 MY4NJ(AC220V) 1件 7 小型繼電器座 PYF14A-E 1件 8 小型繼電器 MY2NJ(AC220V) 2件 9 小型繼電器座 PYF08A-E 2件 10 三位選擇開關 XB2BD33C 1件 11 三位選擇開關 XB2BD53C 1件 12 按鈕開關 XB2BA11C 1件 13 3-14內六角扳手 1套 14 雙頭扳手 １套 15 十字螺絲批 1把 16 一字螺絲批 1把 c) 隨機技術文件
d)下列條款不屬于供貨范圍
制作基礎用的鋼軌、壓板、預埋件等
主機及焊接電源進線電纜
車間壓縮空氣點至主機的壓縮空氣管(長度需按工藝布置)
車間CO2點至主機的CO2氣管(長度需按工藝布置)
- 產品參數
-
懸臂小車行程 按工藝布置 懸臂小車工作移動速度（焊接速度） 0.15-1.5m/min 懸臂小車返回移動速度 2.5 m/min 適用焊絲直徑 1.6mm 壓縮空氣氣源壓力 0.6Mpa 水冷系統流量 8 L/min 水冷系統揚程 10 m CO2氣源流量 150L/min 整機總功率（不計焊接電源） 3.0 KW - 產品特點
-
