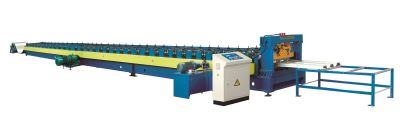

HG-344B鋼樓板機是專門為金屬板材冷彎成型加工行業設計的專用生產線設備
產品中心 / Product center
鋼樓板冷彎成型機
產品中心 / Product center
新聞資訊 / News Information
服務熱線:
- 產品詳情
-
二、工藝流程
開卷 →導向進料→板材潤滑→輥壓成型→定長切斷→成品出板
三、供貨清單
序號 名稱 數量 備注 1 裝料架 1套 2 導向裝置 1套 3 成型系統 1套 4 切斷系統 1套 5 出料裝置 1套 6 液壓系統 1套 7 電控系統 1套 四、各組成部分技術描述
★ 雙頂式開卷機
1) 開卷形式：機械被動式 4) 適用料卷外徑：<φ1300
2) 承載能力：≤10t 5) 適用料卷內徑： φ500-600mm
3) 適用料卷寬度： 1000-1250mm 6) 外形尺寸：4m×1.5 m×1.6 m
二、主要結構形式
1)本開卷機是由機架和兩錐頂頭組成。機架采用型材、鋼板焊接并經拋丸處理。
2)將鋼卷吊上裝料架內部，并將兩錐頂頭旋進，頂緊料卷的兩側后放掉起吊設備即可。
3)正常工作時，由人工將板引入主機成型的輥道，以后隨主機的工作而被動釋放板材，并在自身作用下拉緊板材。
★ 進料導向裝置
主機進料口處設置左右導向裝置。工作時，原材料板材兩側經左右導向后進入主機，使原材料板材與輥壓成型系統保持正確位置。可通過手動螺桿機構調節導向位置，且左右獨立可調。
★ 潤滑裝置
本裝置為了改善板材的成型效果，特意設置的潤滑油添加裝置。主要有潤滑油儲藏桶、噴料器及回收槽組成，首先由人工將潤滑油灌入儲藏桶內，通過空氣壓力泵將油輸送到噴料器口，在由噴料器均勻的噴灑到板材上下表面。
★ 輥壓成型系統
1) 輥壓成型系統由機架、傳動部件及冷彎成型輥輪組等組成。
2)機架分節制造后聯接而成，型材整體焊接
3)輥輪采用45，經鍛造、精密數控加工、表面鍍硬鉻后拋光處理。
4)輥輪軸采用45鋼經調質處理，其支撐結構形式為聯體墻板式
5)系統中間有咬合裝置用于將板材閉口部分進行穿孔咬合，以實現板材的完全閉口，提高板面成型質量。
6)擺線針輪減速電機、鏈傳動驅動下層輥輪組旋轉，部分上下輥采用齒輪傳動。
7)通過手動螺桿調節上下輥間隙，以適應軋制不同厚度的板材。成品板的公差會因不同強度和厚度的基板而變化。
★ 成型后切斷系統
切斷系統由切斷機架，切刀模具，導向裝置和切斷油缸等組成。
1)切斷機架采用焊接框架式，整體剛性良好。
2)切刀模具使用和板材截面相吻合的成型模具，有效減少切斷處變形;采用沖切方式切斷有廢料產生，切口處有變形;切斷刀材料為Cr12淬火處理
3)導向裝置采用滑塊式結構，使得刀板在受力狀態下能平穩的切下板材。
4) 切斷動力由主機液壓站提供。
★ 成品托架
主要用來承托放置成型后的成品板材，以利于操作工的方便搬運。本托料裝置由兩件寬度符合成品板材寬度，長度為2米的托料架組成，機架為方管型材焊接而成，頂部根據傳輸的特性設置數個能夠自如轉動的托輥，底部由調節螺桿組成，以在一定范圍內配合板材的出板高度。
★ 電控系統
1)采用PLC控制技術、變頻調速技術，實現整機自動化生產。
2)系統提供友好人機界面，可設定批次、工件長度、數量等。
3)操作方式：輸入屏+按鈕。
4)編碼器計數，具有計數及計長功能。
5)采用日本三菱PLC。
★ 液壓系統
1)采用外置獨立液壓站(為切斷提供動力)。
2)主要閥件采用國內知名品牌。
六、板材驗收：(寬幅板)
1、對原材料的要求：
a)、基板強度材質均勻，并符合合同規定技術要求：
其中 冷軋鋼帶符合GB/T 716的規定;熱軋鋼帶符合GB/T 3524的規定;彩涂鋼帶符合GB/T 12754的規定;鍍鋅鋼帶符合GB/T 15675的規定;其他品種帶材應符合相應的規定。
b)、板寬允差小于2mm，板旁彎小于3mm/10000mm。
c)、有特殊要求時，客戶需提供試車基板，并經雙方確認。
2、成品板材：
a)、長度不大于6m時，長度誤差為±4mm;長度大于6m時，誤差為±1mm/m，實際可通過參數修正，減少長度誤差。
b)、角度誤差距兩端300mm以內為±2o，其余為±1.5o。
c)、板形尺寸公差依實際而定,不同強度或板厚,尺寸及公差會相應變化。以中間厚度成形的板材測量公差。
d)、板材拱、翹度，側彎，扭曲度不大于1.5mm/m。
e)、其它驗收未盡事宜依照國標建筑用壓型鋼板GB/T12755-2008。
七、板型圖及布置圖 （見下頁）
- 產品參數
-
序號 項目 參數 備注 1 適用原材料 類型 鍍鋅板 厚度(mm) 0.8-1.2 屈服強度(Mpa) 345MPa 寬度(mm) 1100 2 成型速度(m/min) 10月15日 不包括沖缺、切斷時間 3 成型主電機功率(KW) 18.5*2 以實際設計為準 4 主機液壓站功率(KW) 5.5 以實際設計為準 5 總功率(KW) 42.5 以實際設計為準 6 電源 AC380V，50Hz，三相 7 外形尺寸(長×寬×高m) 23×4×1.8 以實物為準 - 產品特點
-
